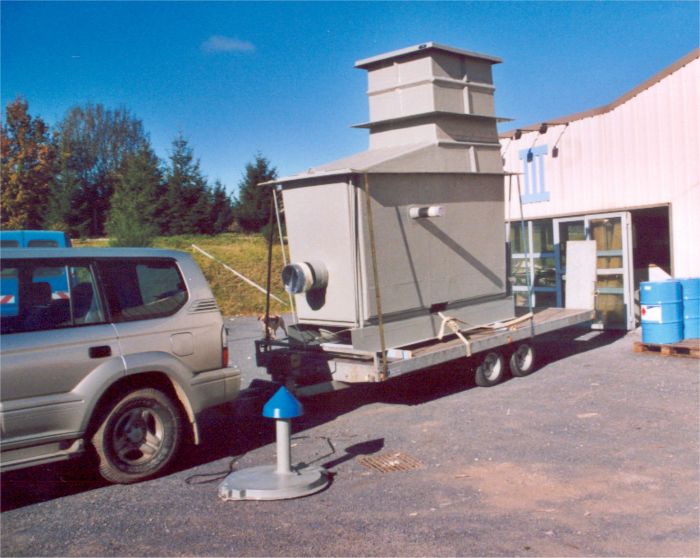

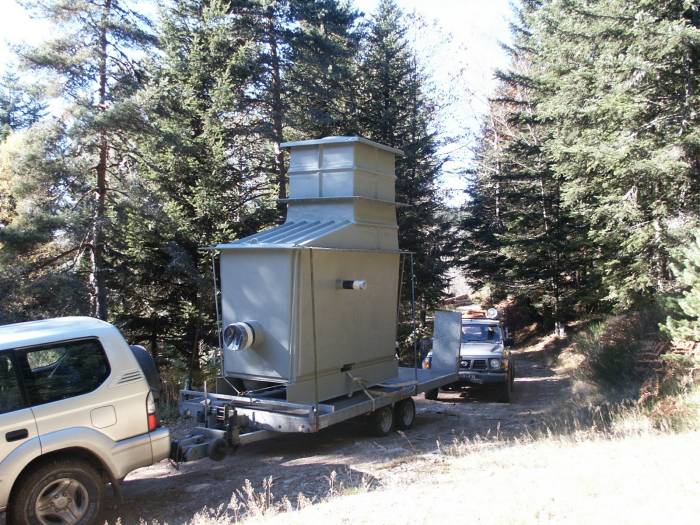

Arrivée du regard de jonction sur sa remorque de transport

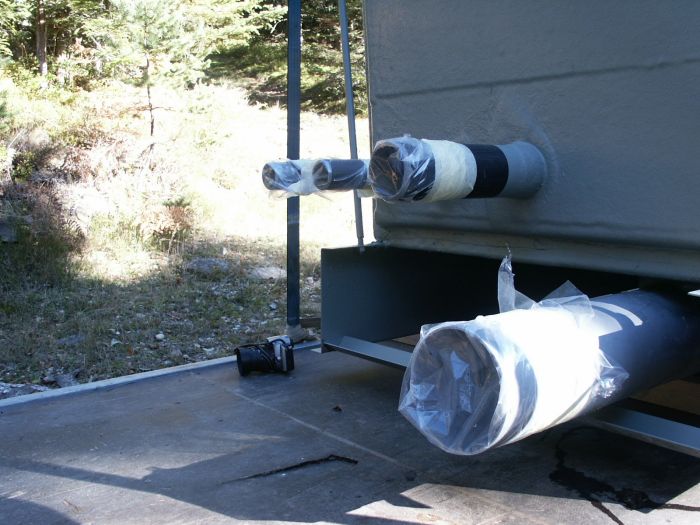

En haut, les 3 canalisations de départ, en bas l'évacuation du trop-plein

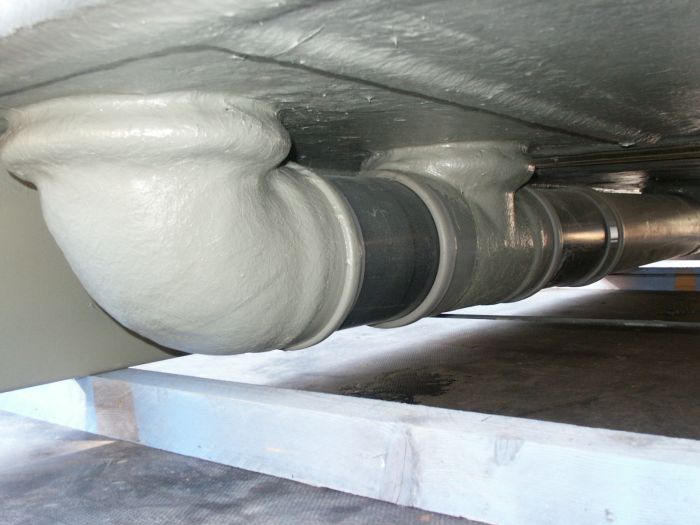

Sous le regard les sorties des trop-pleins des 2 bacs de décantation

Canalisation d'arrivée de l'eau en provenance du captage des Fanges 2

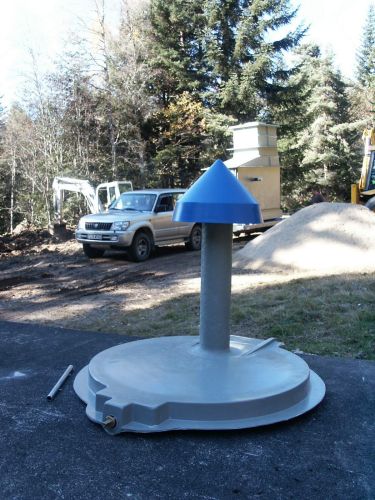

La cheminée d'aération est fixée sur le capot d'entrée dans le regard

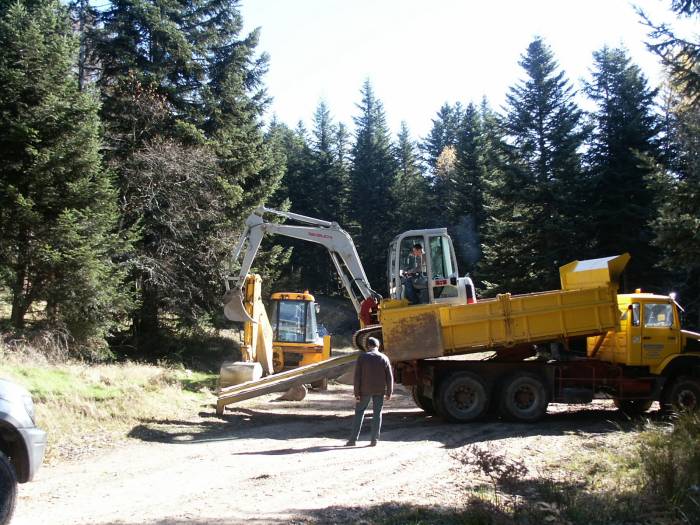

Déchargement
de la
pelleteuse

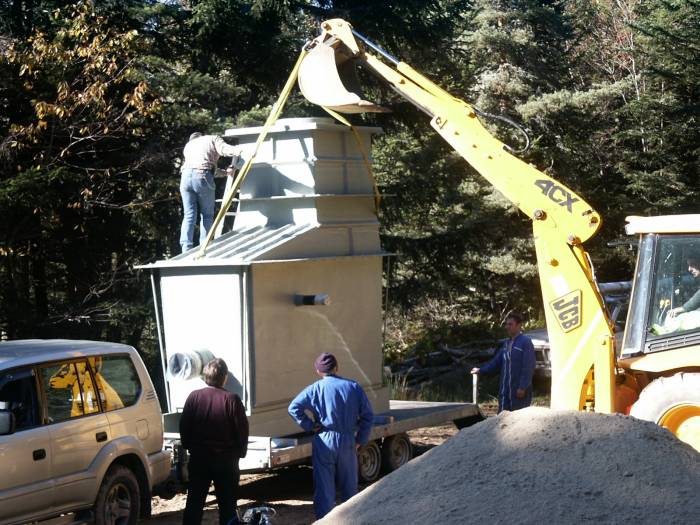

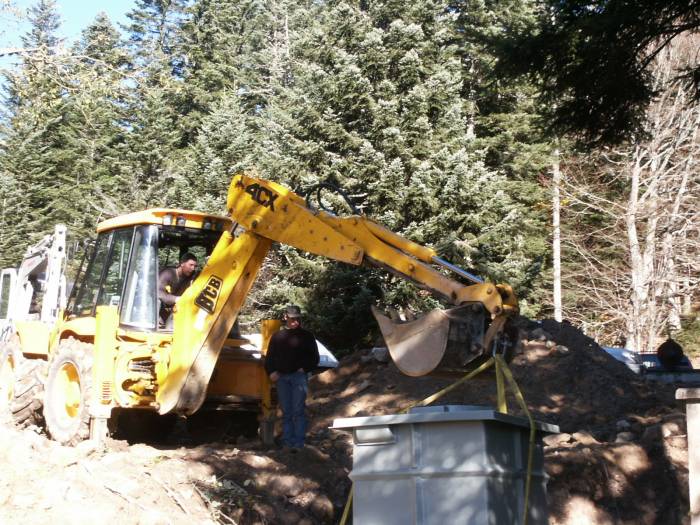

On accroche le regard à l'extrémité du godet du tracto-pelle

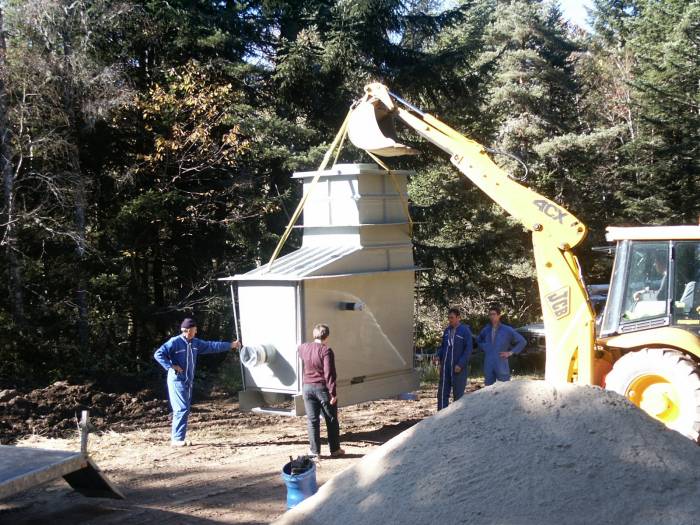

Le regard est délicatement soulevé de terre de quelques centimètres

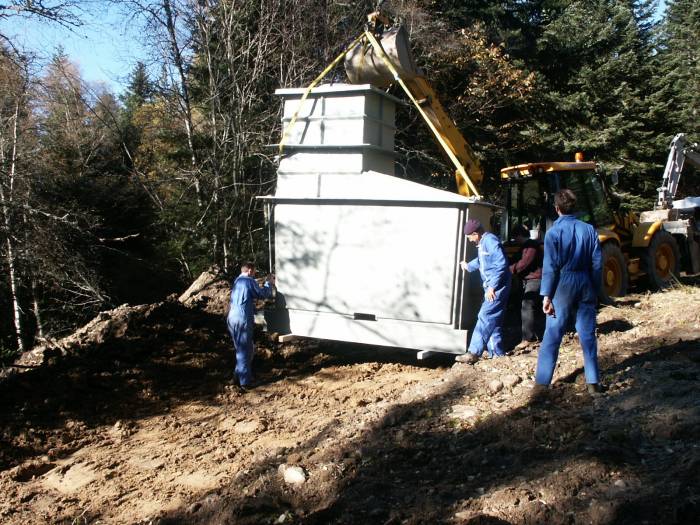

Le regard est avancé vers la fouille creusée à côté de l'ancien ouvrage

LE CHANTIER DES FANGES
toutes les étapes de cette opération en images

L'objetif était double lors de la réalisation de ce chantier au mois d'octobre de l'année 2002. D'une part, remplacer l'ancien regard de jonction des Fanges qui était devenu obsolète au fil des ans et qui n'était pas pratique d'utilisation comme le montre les photographies suivantes :

Arrivée de l'eau
en provenance du
brise-pression
de Ferrouillat
impossible
à dériver
(absence de vanne)

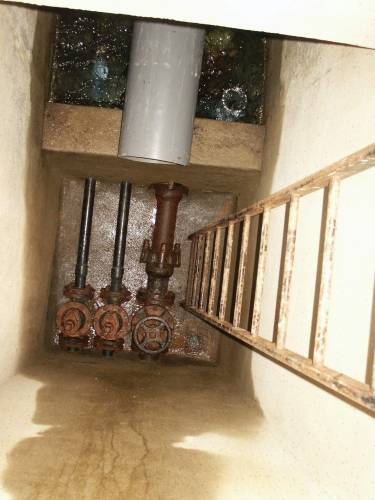

Chambre de visite
avec 3 conduites
de départ d'eau et
leur 3 vannes rouillées inutilisables,
et la dérivation de l'ancien
captage des Fanges 3

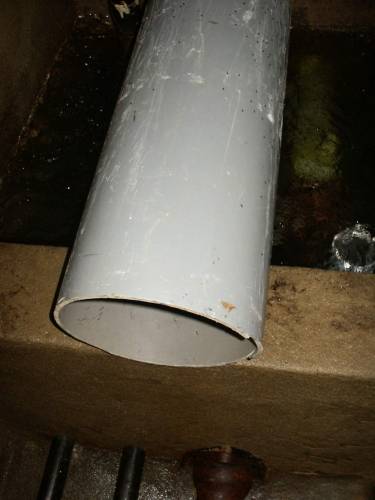

Arrivée de l'eau
de l'ancien
captage des Fanges 3 déconnecté depuis 1989
pour cause de
pollutions répétitives
et de tarrissement l'été

Et d'autre part, il fallait trouver un moyen pour dériver les eaux provenant des deux captages situés juste en amont de l'ouvrage, à savoir les captages des Fanges 1 et des Fanges 2, qui sont des captages dépourvus de bac de décantation et de vanne de fermeture. Pour dériver leurs eaux en cas de pollutions intempestives, il fallait que le nouvel ouvrage puisse interrompre l'arrivée de leurs eaux soit par une vanne de fermeture soit par un bac de décantation réservé à cette arrivée d'eau.

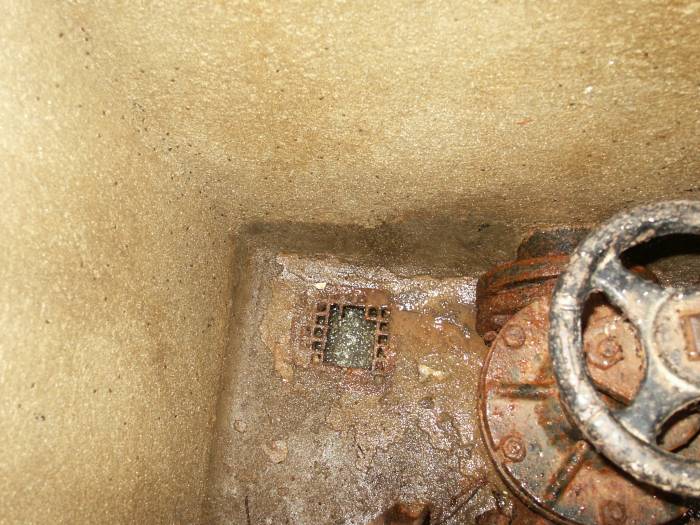

Grille d'évacuation de la chambre de visite rouillée et cassée

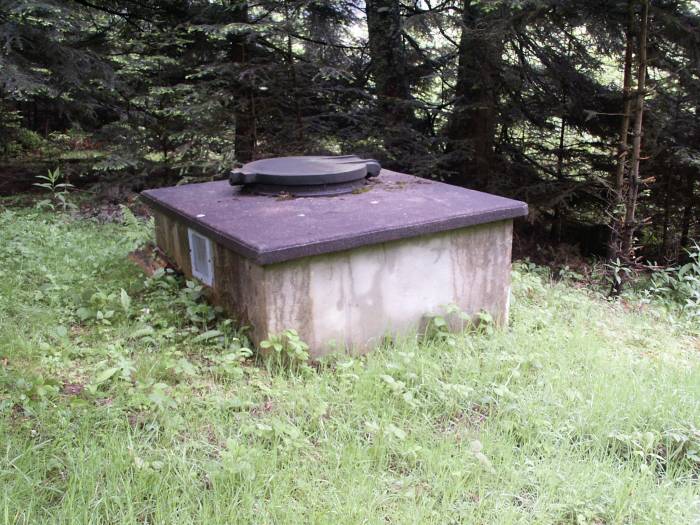

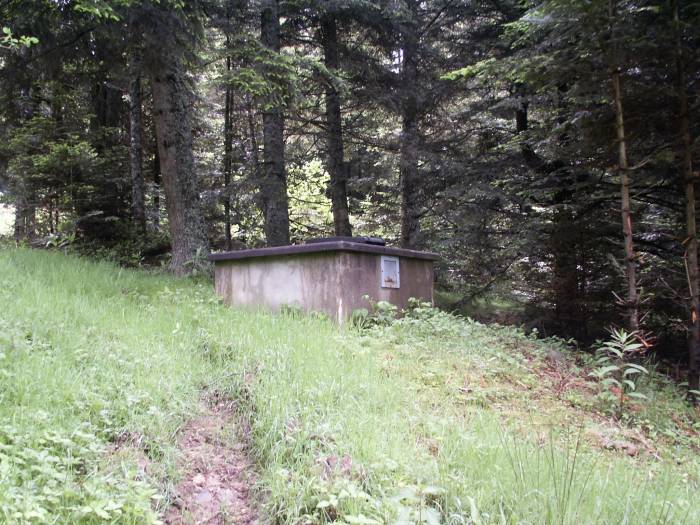

Ancien regard de jonction des Fanges
vu de l'extérieur

   C'est cette deuxième solution qui a été choisie compte tenu du diamètre (300 mm) et du matériau (gré) de la conduite d'adduction d'eau entre le captage des Fanges 2 et le regard de jonction des Fanges. En effet, placer une vanne de ce diamètre sur une conduite faite de ce matériau était irréalisable. Le nouvel ouvrage devait donc comporter deux bacs de décantation, un pour les eaux venant du captage des Fanges 2 et un autre pour les eaux venant du brise-pression de Ferrouillat. Pour vous représenter le schéma d'alimentation du regard de jonction des Fanges, vous pouvez vous rendre à la page synoptique du site.

   A ces contraintes s'est ajouté la contrainte habituelle à tout chantier sur un réseau d'eau potable, à savoir couper l'eau aux abonnés durant une période la plus brève possible. C'est pour répondre à ces multiples contraintes que le choix du Syndicat de la Faye s'est porté sur un ouvrage réalisé sur-mesure en polyester.

   C'est une petite entreprise, Fedit Composites, située à Arlanc, à quelques kilomètres du siège du Syndicat de La Faye à Augerolles, qui a réalisé cet ouvrage. Cette société est spécialisée dans la conception de cellules de captage en matériaux alimentaires. Ces cellules sont mises au point dans le but de remplacer les regards de captage ou de jonction actuels en béton afin d'utiliser un matériau alimentaire. Elles ont également pour avantage d'être proposées clé en main et pouvant être mises en place dans la journée. Voici les premières photographies de ce qui deviendra le futur regard de jonction des Fanges :

Le regard de jonction
en polyester sur le parking
de l'entreprise
Fedit Composites

L'ouvrage
sur la remorque
attaché pour le transport jusqu'au site

Au préalable à l'installation de l'ouvrage sur-mesure, il a fallu creuser à proximité de l'ancien regard de jonction des Fanges le futur emplacement du nouvel ouvrage. Cette opération s'est déroulée quelques jours avant la mise en place définitive du regard. Elle s'est accompagnée par la réalisation d'une dalle en béton destinée à soutenir le regard pour que ce dernier ne s'enfonce pas dans le sol et pour qu'il soit posé parfaitement horizontal. Au même moment, l'ancien regard de jonction des Fanges est maintenu opérationel pour garantir l'alimentation en eau aux usagers du service des eaux. Voici les photographies du trou qui a été creusé et de la dalle en béton :

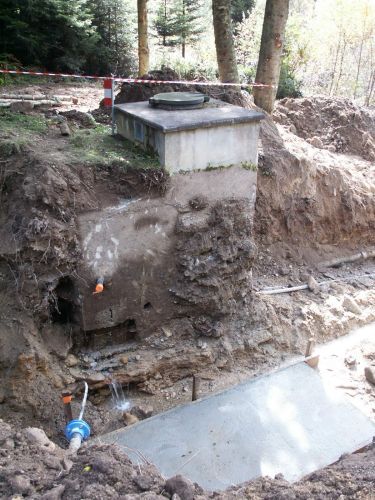

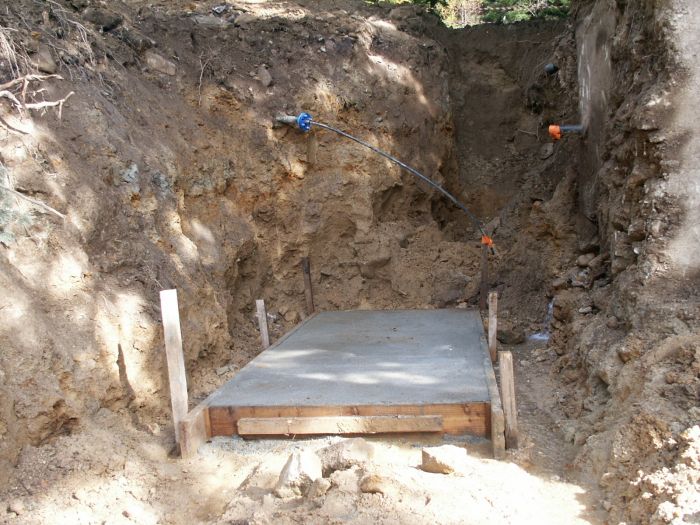

Le radier en béton a été coulé à côté de l'ancien regard de jonction des Fanges	Le coffrage a été réalisé avec des planches en bois afin d'assurer la stabilité du futur regard	Une fouille de 4 mètres de profondeur a dû être creusée pour installer la dalle de béton

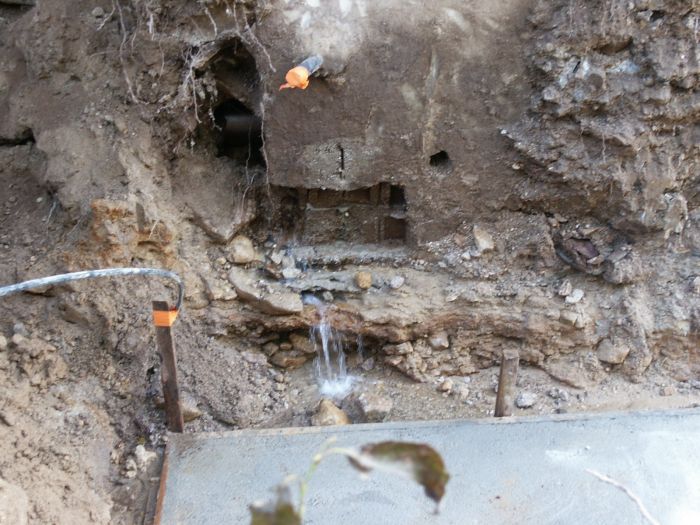

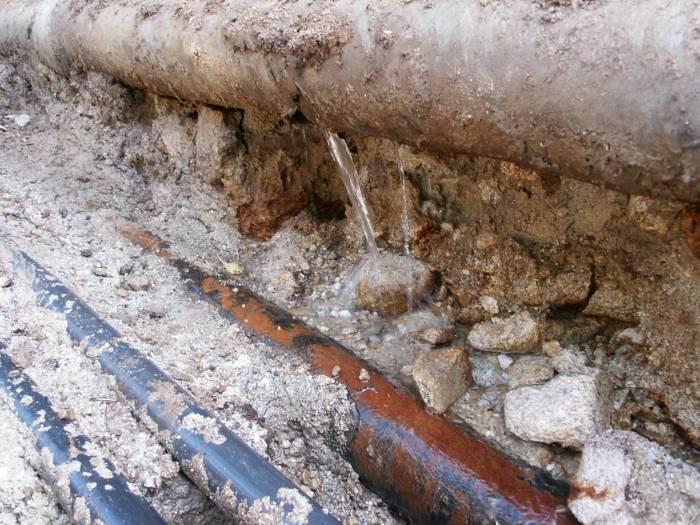

Les anciennes canalisations qui partaient du regard étaient en très mauvais état	Un trou avait fini par se former à la base du regard occasionnant des pertes d'eau	Vue d'ensemble de l'ancienne infrastructure en très mauvais état

Une fois le radier en béton fini de réaliser, il ne reste plus qu'à acheminer le nouveau regard de jonction en polyester de l'usine située à Arlanc jusqu'au lieu-dit des Fanges sur la commune du Brugeron. Le transport se fait sur remorque. Le déplacement et la mise en place de l'ouvrage se fait à l'aide d'un tracto-pelle. Voici quelques images de cette manoeuvre :

La manoeuvre suivante est délicate car il faut descendre le regard de jonction dans la fouille située en contre-bas. Pour cela, on attache le regard en polyester avec des cordes que l'on fixe aux tirants de la cellule. On positionne délicatement l'ouvrage sur le radier en béton. Le fond de la cellule est constitué d'un socle métallique que l'on fixe au radier à l'aide de vis. Les photographies suivantes vous montrent ces étapes :

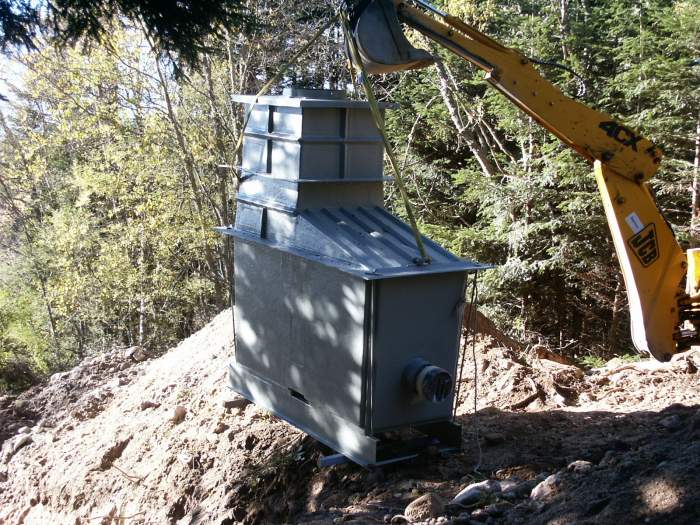

L'ouvrage est transporté au bout de la flèche du tracto-pelle	Le regard en polyester est suspendu au dessus du vide	La cellule est orientée à l'aide de cordes pour s'installer sur le radier

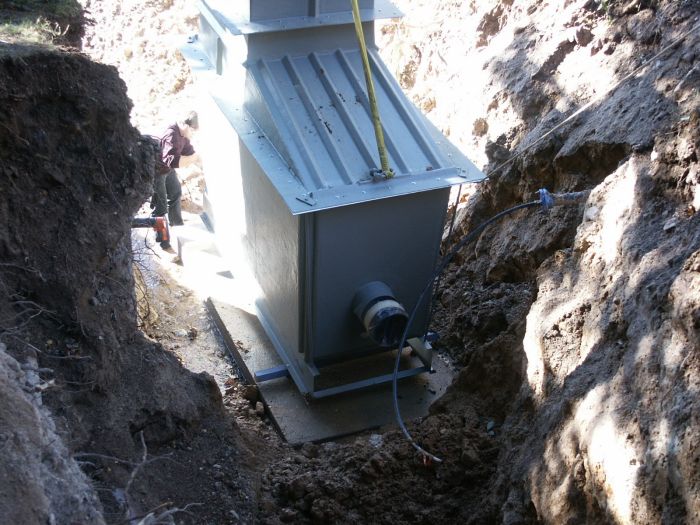

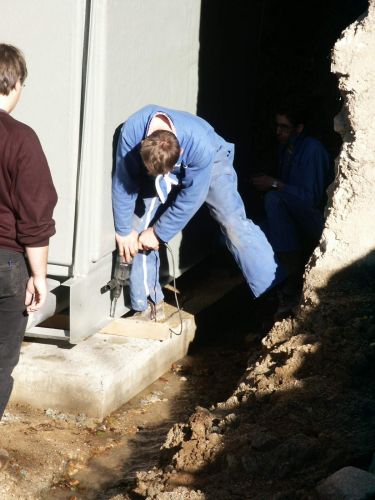

L'ouvrage est maintenant correctement positionné sur la dalle de béton	L'entreprise Guillaumont père et fils s'occupe du terrassement du chantier	On fixe maintenant le socle métallique à la dalle de béton à l'aide de grosses vis

   Une fois l'ouvrage fixé au radier, on coule du ciment sur le socle métallique pour consolider sa prise sur la dalle de béton. Puis, on raccorde toutes les canalisations qui arrivent et partent du regard de jonction des Fanges. Il y a en tout 5 conduites à raccorder qui sont :
   1 - la conduite d'arrivée depuis le captage des Fanges 2.
   2 - la conduite d'arrivée depuis le brise-pression de Ferrouillat.
   3 - la conduite de départ qui alimente les hameaux des Chaux, de la Cartelade et de la Goutte sur la commune du Brugeron.
   4 - la conduite de départ qui alimente le réservoir du Chalard.
   5 - la conduite de départ qui alimente le brise-pression du Bien.

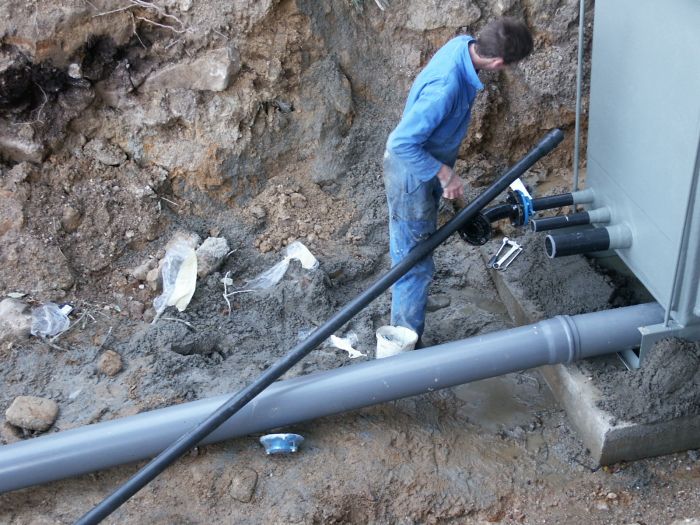

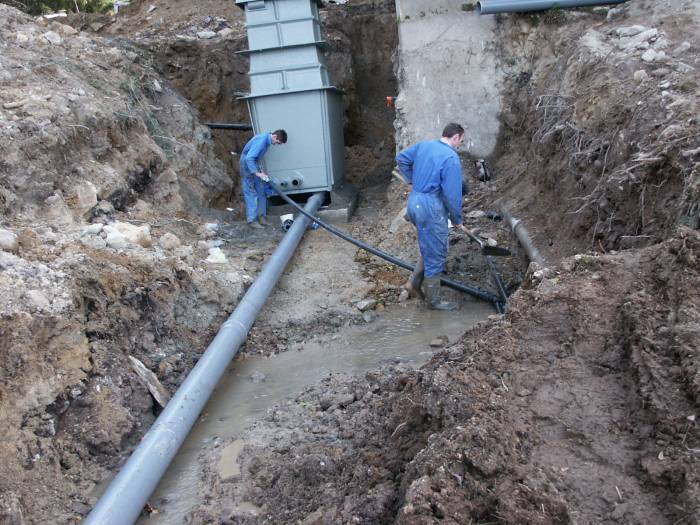

Les photographies suivantes vous montrent les raccordements de ces conduites :

L'avant dernière étape est de raccorder la plus grosse conduite provenant du captage des Fanges 2. La principale difficulté du raccordement de cette conduite provient d'une part du matériau dont est faite la conduite, du gré, un matériau fragile et cassable, et d'autre part du diamètre de la conduite, 300 mm, il s'agit de la plus grosse canalisation de toute le réseau du Syndicat de La Faye. Trois coudes et deux portions de canalisation en polyéthylène de 300 mm de diamètre ont été nécessaires pour raccorder le captage des Fanges 2 au nouveau regard de jonction des Fanges comme le montre les images suivantes :

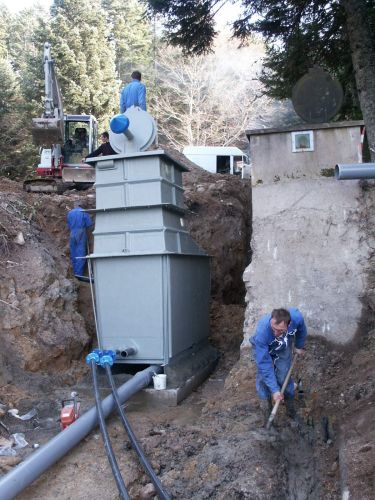

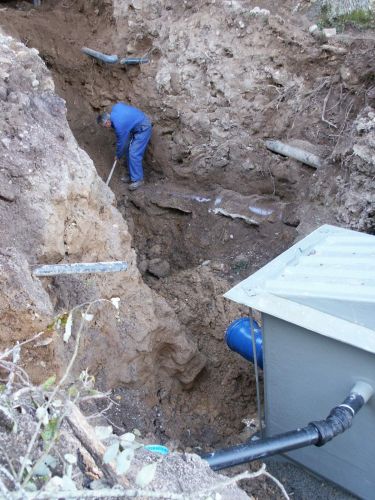

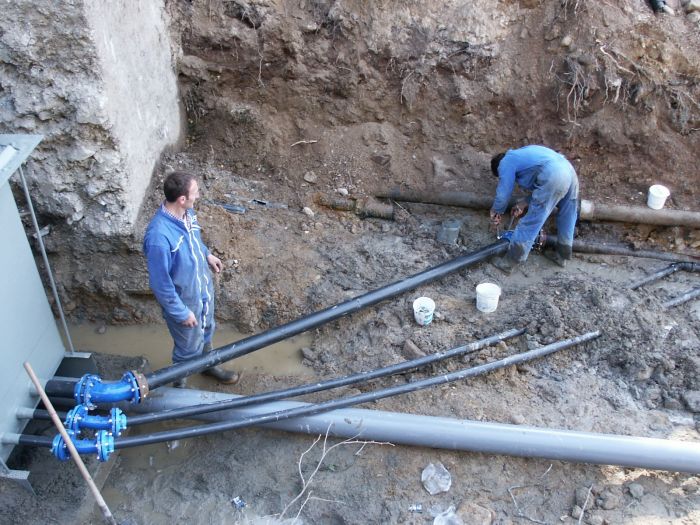

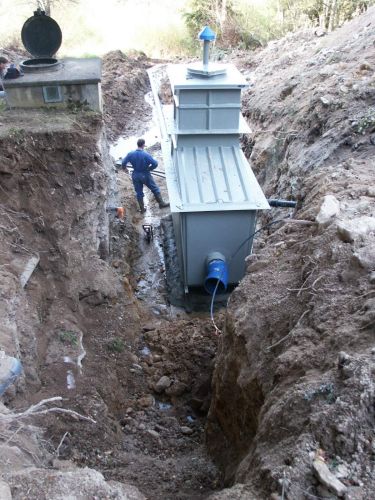

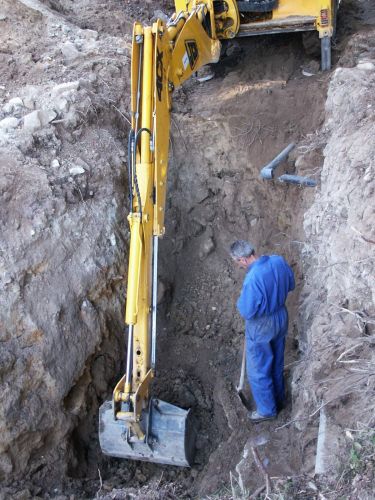

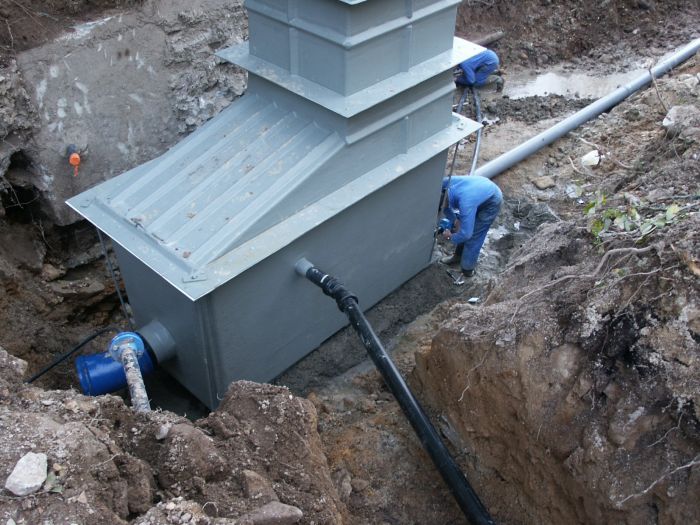

Dégagement au tracto-pelle de la conduite en gré provenant du captage des Fanges 2 situé en amont	La phase de dégagement de cette grosse conduite est délicate compte-tenu qu'elle est en gré	Fin de raccordement des trois conduites qui partent du nouveau regard de jonction en polyester

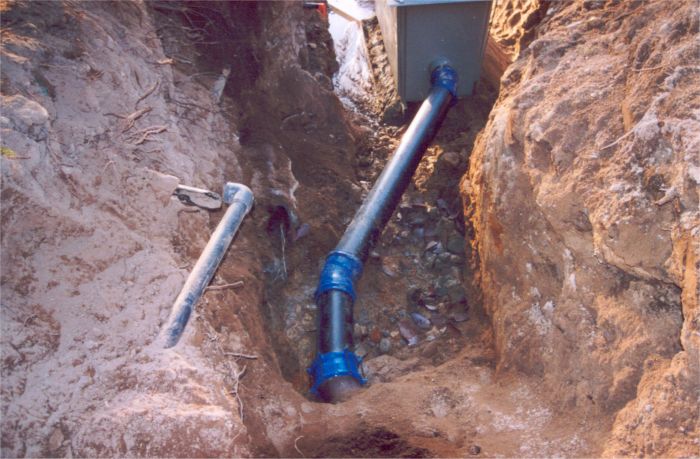

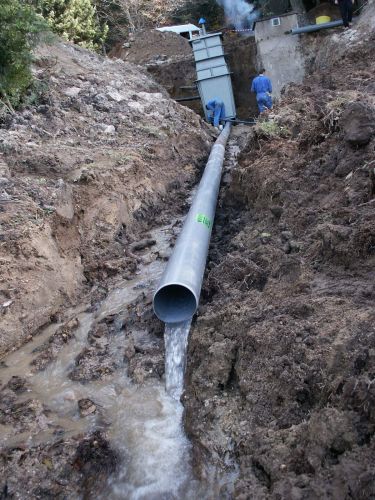

La conduite d'adduction entre le captage des Fanges 2 et le regard est posée en dernier	Il aura fallu 3 coudes en fonte de 300 mm de diamètre pour raccorder cette conduite	Fin du chantier, toutes les canalisations sont raccordées, il n'y a plus qu'à remblayer

La dernière étape consiste à remblayer la fouille du regard de jonction, d'abord avec du sable puis avec la terre enlevée au début du chantier. Enfin, une fois le raccordement terminé, on ouvre les vannes progressivement pour alimenter les usagers, la coupure d'eau n'aura durer que quelques heures et l'installation du regard de jonction des Fanges en polyester aura pris un jour.

Dorénavant, le nouvel ouvrage permet de disconnecter les captages des Fanges en retirant la bonde de vidange / trop-plein et en vidant le bac de décantation indépendant du bac alimenté par le conduite provenant du brise-pression de Ferrouillat. La photographie suivante vous montre comment fonctionne ce système et permet d'apprécier la clarté de l'eau et la propreté d'un ouvrage en polyester.

Intérieur du regard de jonction des Fanges
avec les deux bacs de décantation séparés
et leurs deux tuyaux de vidange / trop-plein (à droite)
et les deux arrivées du brise-pression de Ferrouillat (à gauche)
et du captage des Fanges 2 (au centre)
