LA RADIORELEVE
   comment relever votre compteur quand vous êtes absents


   C'est en 2004 que le Syndicat Intercommunal Eau et Assainissement de La Faye décide de relever l'index des compteurs d'eau de ses abonnés au moyen de la radiorelève. Mais qu'est-ce que la radiorelève ?

   Dans le domaine de l'eau potable, une grande majorité des innovations technologiques a été introduite au niveau de la filtration ou du traitement mais rarement dans la distribution de l'eau elle-même. De ce fait, les systèmes de lecture automatique de l'index des compteurs d'eau sont apparus il y a déjà trois décennies, mais ce n'est que depuis quelques années que ces systèmes arrivent à maturité et sont utilisables à grande échelle. Dorénavant, ces systèmes sont fiables, performants et d'un coût abordable.

   L'un de ces systèmes s'appelle la radiorelève des compteurs d'eau. Il permet aux distributeurs d'eau, comme le S.I.E.A. de La Faye, de relever l'index du compteur d'un abonné à distance sans avoir à pénétrer dans sa propriété. Ce système présente l'avantage de faciliter la facturation des usagers. En effet, avec la radiorelève c'est la fin des estimations de consommation qui pouvaient pénaliser le consommateur au cas où ce dernier aurait été absent lors du passage de l'agent chargé de relever les compteurs annuellement. C'est également la fin des dérangements intempestifs pour venir relever le compteur d'eau. Dorénavant, il n'y a plus de lourdes trappes à soulever, de meubles à déplacer ou de caves obscures à explorer pour relever le compteur, tout se fait automatiquement et à distance. Mais comment cela fonctionne-t-il exactement?

   La radiorelève, appelée aussi la relève ambulante, est composée de deux parties :

      • un module radio fixé sur le compteur d'eau de l'abonné qui émet un signal indiquant l'index du compteur sur lequel il est fixé.
      • un terminal de saisie portable équipé d'une antenne radio avec lequel l'agent va relever les compteurs équipés d'un module radio en passant à proximité de ceux-ci (portée maximum de 200 m sur terrain découvert).

   Le schéma suivant vous résume le fonctionnement de la radiorelève :


Agrandir l'image

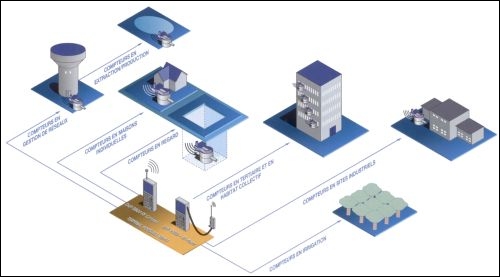

Principe de fonctionnement de la radiorelève

   Comme vous pouvez le voir en agrandissant ce schéma, les modules radio peuvent aussi bien être installés sur des compteurs individuels (en maison, en regard ou en immeuble), que sur des compteurs destinés à l'irrigation ou à l'insdustrie, ou sur des compteurs situés sur le réseau de distribution d'eau potable et notamment à l'intérieur des réservoirs.

   Le S.I.E.A. de La Faye pose des modules radio pour la radiorelève uniquement sur les compteurs individuels des abonnés. Les compteurs placés sur le réseau de distribution, appelés compteurs divisionnaires, sont relevés tous les 2 mois par les agents du Syndicat et permettent de surveiller la quantité d'eau qui part en distribution sur les différents secteurs du réseau, ces compteurs divisionnaires ne nécessitent pas l'utilisation de la radiorelève.

   Les modules radio sont posés uniquement sur des compteurs d'eau récents, fabriqués à partir de l'année 2003. En effet, les compteurs d'eau plus anciens ne peuvent pas être équipés de module radio car il ne dispose pas d'une molette aimantée qui permet de transmettre les informations concernant la consommation de l'abonné du compteur jusqu'au module radio. La mollette se situe sur le dessus du compteur et sous les chiffres qui constituent l'index du compteur. Le module radio vient se plaquer sur la mollette aimantée. Cette molette ressemble à ceci :

Molette aimantée située sur les compteurs d'eau récents

Molette aimantée située sur les compteurs d'eau récents
et qui permet la transmission des informations
concernant la consommation de l'abonné du compteur jusqu'au module radio


   Cette molette mesure les litres d'eau qui passent dans le compteur de l'abonné. Tous les 10 litres, la molette effectue un tour complet. La partie grise de la molette constitue l'élément aimanté qui va signaler au module radio la consommation de l'abonné. Le contact entre le module radio et le compteur est donc purement magnétique, il n'y a pas de fil ni d'engrenages qui relient les deux parties. Ceci évite tout disfonctionnement dû à un mauvais contact. Le module radio est fixé sur le compteur d'eau à l'aide d'une simple vis protégée par un cache. Les deux photographies suivantes vous montrent un compteur d'eau sans et avec un module radio :

Agrandir l'image
Compteur d'eau
sans module radio
(modèle Aquadis+ d'Itron)
Agrandir l'image
Compteur d'eau équipé
d'un module radio Everblu
(modèle Aquadis+ d'Itron)

   Les modules radio peuvent être également installés sur des compteurs divisionnaires, c'est à dire des compteurs placés sur le réseau de distribution et plus particulièrement dans les réservoirs. La principale différence avec les compteurs individuels des abonnés est leur taille. En effet, un compteur individuel pour une maison ou un immeuble a un diamètre qui varie de 15 mm à 25 mm, alors que le diamètre des compteurs divisionnaires est beaucoup plus grand. Voici deux photographies de compteurs divisionnaires :

Agrandir l'image

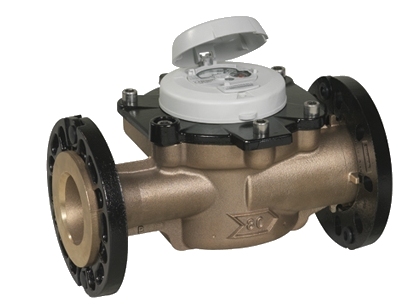

Compteur divisionnaire
sans module radio
(modèle Flostar d'Itron)
Agrandir l"image
Compteur divisionnaire
sans module radio
(modèle Woltex d'Itron)


   Le S.I.E.A. de La Faye a donc engagé à partir de 2004 l'installation de modules radio sur son parc de près de 3 500 compteurs. Comme la très grande majorité de ces compteurs sont antérieurs à 2003, ils ne sont pas adaptés pour recevoir un module radio. L'opération a donc consisté à remplacer les anciens compteurs par des compteurs neufs pré-équipés d'un module radio. Le S.I.E.A. de La Faye a procédé au changement de 300 compteurs par an à partir 2004. A ce rythme, il a fallu environ 10 ans au Syndicat pour renouveler intégralement son parc de compteurs d'eau. Ce renouvellement annuel s'est opéré commune par commune.

   Le renouvellement des compteurs s'opère en priorité dans les bourgs des communes, là où la population est la plus dense mais également là où les abonnés sont le moins souvent présents lors de la tournée de relève des compteurs par les agents. Ainsi, les zones où les compteurs étaient les moins accessibles du fait de l'absence des abonnés ont disparu. Le renouvellement des compteurs individuels s'est effectué de la manière suivante :

   • 2004 : commune d'Olliergues.
   • 2005 : commune d'Olliergues.
   • 2006 : commune de Saint-Gervais-sous-Meymont.
   • 2007 : communes d'Olmet et de Marat.
   • 2008 : commune du Brugeron.
   • 2009 : commune d'Aubusson d'Auvergne.
   • 2010 : communes d'Augerolles et de La Renaudie.
   • 2011 : communes de Sauviat et de Courpière.
   • 2012 : communes de Courpière et de la La Chapelle-Agnon.
   • 2014 : commune de Saint-Amant-Roche-Savine.

   Le module radio, comme il a été dit plus haut, n'a donc aucun contact direct avec le compteur puisque la liaison avec la mollette aimantée est uniquement magnétique. Par conséquent, le fabriquant des modules radio utilisés par le S.I.E.A. de La Faye, la société Itron, a rendu ses modules radio totalement étanches en les coulant dans de la résine (indice de protection IP68). Il est donc totalement submersible et peut fonctionner sous un mètre d'eau. Le module fonctionne par ondes radio (fréquence de 433,82 MHz) six jours sur sept entre 7h à 19h pour permettre aux agents de relever l'index des compteurs à distance durant leur journée de travail. L'autonomie du module radio est assurée par une pile au lithium d'une durée de vie de 15 ans minimum. Cette pile ne pouvant être changée du fait de la résine, le S.I.E.A. de La Faye devra changer tous ses modules radio après quinze années de fonctionnement.


Agrandir l'image
Module radio
(modèle EverBlu d'Itron)



   Le module radio est très compact. Il laisse également la liberté à l'abonné de voir l'index de son compteur si celui-ci veut s'assurer qu'il n'y a pas de fuite chez lui. En plus de fournir l'index du compteur, le module radio donne également d'autres informations concernant le compteur de l'abonné. Ainsi, il permet :

      • d'avoir un historique de la consommation mensuelle de l'abonné sur les 12 derniers mois écoulés.
      • de détecter une fuite après compteur chez l'abonné si celle-ci dépasse un seuil de fuite réglable de 4 l/h minimum.
      • de détecter les tentatives de fraude par retournement du compteur.
      • de détecter les tentatives de fraude par arrachage du module radio.
      • de détecter les retours d'eau et de les quantifier.
      • d'indiquer le niveau de remplissage de la pile et la durée restante avant son remplacement.

   La deuxième partie du système de la radiorelève des compteurs d'eau qui accompagne le module radio est le terminal de saisie portable avec son antenne d'émission/réception radio. Cet appareil permet non seulement de relever à distance les index des compteurs des usagers ainsi que toutes les informations que peuvent recueillir les modules radio, mais il permet également de saisir manuellement plusieurs informations importantes pour l'agent qui relève les compteurs. Ainsi, lors de sa tournée de relève, l'agent peut noter à l'aide du clavier alphanumérique du terminal des indications comme : l'année de fabrication du compteur, le lieu où se situe le compteur dans la propriété de l'abonné, la nature et le diamètre de la canalisation avant compteur, l'adresse de facturation de l'abonné si celle-ci est différente du lieu où se situe le compteur, etc. Les photographies suivantes vous présentent les deux modèles de terminal de saisie portable qui existent actuellement :


Agrandir l'image

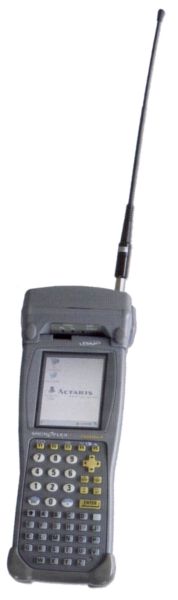

Terminal de saisie portable compact
(modèle DAP 9800
RF Compact d'Itron)
Agrandir l'image

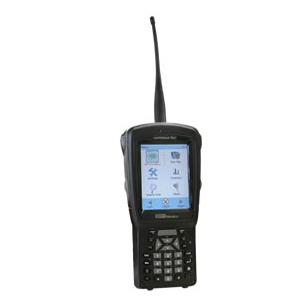

Terminal de saisie portable nouvelle génération
(modèle AnyQuest Handheld d'Itron)


   En plus de relever l'index des compteurs d'eau et d'offrir la possibilité aux agents de noter des informations sur chaque compteur, le terminal de saisie portable permet également d'automatiser la facturation.

   En effet, le terminal portable se connecte à un ordinateur afin de charger une tournée de compteurs, par exemple tous les abonnés d'une même commune. Une fois les index des compteurs relevés par l'agent, la tournée est déchargée sur un ordinateur avec les nouveaux index et les consommations calculées par le terminal. Il reste alors à l'agent administratif chargé de la facturation de vérifier s'il n'y a pas d'erreur dans le calcul des consommations et d'imprimer les factures des abonnés.

   Le système de la radiorelève a donc changé la façon de travailler des agents du S.I.E.A. de La Faye. Auparavant, les relevés des index se faisaient manuellement sur des feuilles de papier. Puis, la saisie des index des compteurs sur un ordinateur se faisait également manuellement. Toutes ces manipulations des index des compteurs entraînaient des erreurs lors du calcul des consommations, erreurs qui se répercutaient ensuite sur les factures des abonnés. Dorénavant, avec la radiorelève des compteurs d'eau, toutes ces manipulations d'index ont été supprimées et les erreurs ont disparu.

   C'est donc un trio composé du compteur d'eau, du module radio et du terminal de saisie portable qui permet aujourd'hui au S.I.E.A. de La Faye d'offrir à ses abonnés la garantie d'une facturation juste. La radiorelève a permis :

      • de supprimer les erreurs de lecture des index des compteurs par les agents chargés des tournées de relève.
      • de supprimer les erreurs de saisie des index des compteurs sur ordinateur par les agents administratifs chargés de la facturation.
      • de résoudre le problème des estimations de consommations dues aux abonnés absents lors des tournées de relève des compteurs.
      • de résoudre le problème de l'accés difficile à certains compteurs de part leur position.

   Enfin, il faut préciser qu'il existe un autre système qui permet de relever l'index des compteurs d'eau à distance, il s'agit de la télérelève. Contrairement à la radiorelève, la télérelève ne nécessite pas le passage à proximité des compteurs équipés des modules radio d'un agent avec un terminal portable.

   En effet, dans ce système, le module radio placé sur le compteur transmet ses données directement à un récepteur/concentrateur de données placé en un lieu stratégique, par exemple le toit d'un immeuble en pleine ville. Puis le concentrateur transmet ses informations par ligne téléphonique à un ordinateur placé chez le distributeur d'eau, par exemple l'ordinateur sur lequel est réalisée la facturation.

   Ce système présente l'avantage de fonctionner automatiquement, sans le déplacement d'un agent. Il permet par exemple de relever instantanément un compteur d'eau lorsque l'abonné décide d'interrompre son abonnement au service ou lorsque celui-ci décide de vendre sa propriété à une autre personne (changement d'abonné). En revanche, ce système n'est envisageable que dans les zones fortement urbanisées, ce qui n'est pas le cas du territoire du S.I.E.A. de La Faye. De plus, lorsque la transmission des données par le module radio est mauvaise, c'est le cas par exemple quand le compteur est situé dans une cave, la télérelève ne permet pas d'améliorer le signal en se déplaçant ce qu'autorise la radiorelève.

   Si vous souhaitez avoir plus de précisions sur la radiorelève des compteurs d'eau, vous pouvez consulter la documentation de la société Itron sur ce sujet en allant sur leur site internet en cliquant ici ou en la téléchargeant au format PDF en cliquant sur l'icône suivante :

documentation Itron sur la radiorelève :   Télécharger la documentation sur la radiorelève de la société Actaris   (fichier PDF de 1,54 Mo)
